Eine gute Datenerfassung ist der Grundstein für eine erfolgreiche Bemusterung!
Daher legen wir bei scan-tec sehr viel wert auf eine Professionelle Vorgehensweise bei der Erfassung der Bauteil Daten. Wie auch bei der Koordinatenmesstechnik (Taktil) vertrauen wir
im Bereich der optischen Messtechnik auf die Produkte aus dem Hause Carl Zeiss GOM Metrology.
Bei der optischen Digitalisierung erfassen wir mit einer Auflösung von mehreren Millionen Messpunkten ein detailgetreues 3D-Modell der gesamten Oberfläche eines Bauteils. Das
daraus resultierende Polygonmodell (stl-Datei) bildet die Grundlage für die weitere Datenauswertung/Analysen, Soll-Ist-Vergleiche, virtuelle Vermessungen, Werkezugkorrekturen,
Reverse Engineering und viele weitere Anwendungen.
In unserer professionellen Lackierkammer werden Ihre Bauteile für die Erfassung vorbereitet.
Durch das „weißen“ der Bauteile, wird eine matte, weiße und homogene Beschichtung erzielt, die Reflexionen und andere Inhomogenitäten reduziert und somit hervorragende
Scanvoraussetzungen schafft. Mehr Infos zum Thema Scanningspray finden Sie hier.
Für das 3D-Scanning stehen uns drei verschiedene hochpräzise Scanner zur Verfügung. Somit können wir auch gleichzeitig mehrere Aufträge bearbeiten und schnelle

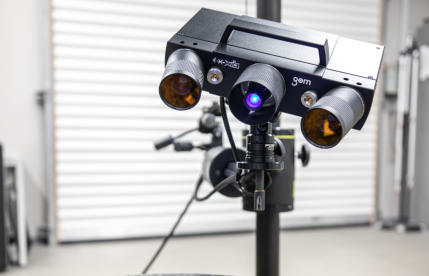

Durchlaufszeit anbieten. Mit unserem ATOS Q erfassen wir kleinere Bauteile mit einem Messvolumina von 50 × 35 × 35 mm bis 500 × 370 × 370 mm.
Unser ATOS Triple ist für die größeren Bauteile und kann ein Messvolumina von bis zu 700 × 530 × 530 mm erfassen.
Das Messvolumen kann mehrmals aneinandergesetzt werden, dadurch können wir ein Bauteilspektrum von wenigen Millimetern bis zu 3 m abdecken.
Mit unserer vollautomatisierten Messzelle der ATOS ScanBox 4105 und dem ATOS Q 12M Sensor können wir die Erfassung von großen Stückzahlen optimal durchführen. Da
der Messablauf gespeichert wird, kann beim Wiederholungdurchlauf, die Erfassung direkt gestartet werden.
Von der Deutschen Akkreditierungsstelle (DAkkS) sind wir für sowohl für die Datenerfassung mittels Oberflächenscanning akkreditiert als auch für verschiedene Varianten der
Datenauswertung anhand der gewonnen stl Daten. Mehr Infos hierzu finden Sie auf der Seite Akkreditierung.
Die Analyse und individuelle Auswertung der 3D-Daten erfolgt mit der Software von ZEISS Inspect (ehemals GOM Inspect).
Unser Experten Wissen im Bereich der Datenauswertung, ermöglicht uns komplexe Inspektionen und virtuellen Vermessungen.
Sollten Sie diese Software noch nicht nutzen, können Sie sich gerne eine kostenfreie Version herunterladen.
Automatisiertes Scannen bei Scan-tec
ATOS ScanBox 4105 mit dem ATOS Q 12M Sensor
Die ATOS ScanBox ist eine standardisierte, kompakte Messzelle zur vollautomatischen
3D-Digitalisierung und Inspektion von kleinen und mittelgroßen Bauteilen bis 500mm.
Während mechanische Messmaschinen Daten punktuell oder linienhaft erfassen,
liefern optische Messsysteme vollautomatisch flächenhafte Abweichungen zwischen den
vollständigen 3D-Ist-Koordinaten und den CAD-Daten.
Da diese Messdaten alle Objektinformationen enthalten, leitet die Software neben der
Flächenabweichung zum CAD auch automatisch Detailinformationen wie
Form- und Lagetoleranzen, Beschnitt oder Lochlagen ab.
Das automatisierte Scannen ermOEglicht uns, noch bessere reproduzierbare
Ergebnisse zu liefern und das bei einer hohen StUEckzahl!
Der Vorteil für Sie:
Die Folgekosten werden günstiger, da der Messablauf gespeichert und jederzeit abrufbar ist.
Durch die Ergänzung der ScanBox können wir Ihnen nun noch mehr Kapazität im Bereich der
Optischen Messtechnik anbieten.
Gerne beraten wir Sie, zu Ihren Möglichkeiten bei der Datenerfassung!
INNOVATIV
VOLLAUTOMATISIERT
„Ein absoluter Gewinn für unser
Prüflabor. Die erfassten Daten
sind hochpräzise und die
reproduktion des Messablaufs
ist super.“ Aussage unseres
Prüflaborleiter Hr. Ettlinger
FACTS:
Mit unseren präzisionsscannern ist es uns mOEglich Genauigkeiten von ca. 0,001mm zu erreichen.
In Kombination mit unserem Tritop-System kOEnnen wir Messbereiche von 10 Meter abdecken.
AKKREDITIERTES PRÜFVERFAHREN FÜR DIE DATENERFASSUNG MITTELS 3d sCANNER (st-PE-3DS1 Stand 2023-04)
Messsequipment von Namenhaften Hersteller - ZEISS / GOM
konstant klimatisierte Messräume
RückFührbare Ergebnisse
SICHERSTELLUNG von Belastbaren Ergebnissen durch Interne Kalibrierung
ATOS Q:
noch schneller, noch Präziser, noch effizienter.
Das ist unser neuer ATOS Q M255 Sensor!
Vier neue Messvolumen, für noch mehr Möglichkeiten bei der Erfassung.
500 x 370 mm² | 270 x 200 mm² | 100 x 70 mm² | 50 x 35 mm²
Teilautomatisiert einsetzbar und somit die Optimale Ergänzung zu unserer Vollautomatisierten ScanBox und unserem ATOS Triple.
Bei Fragen Rund um unsere 3D Scanner und die Möglichkeit der Erfassung, sprechen Sie uns gerne an!
